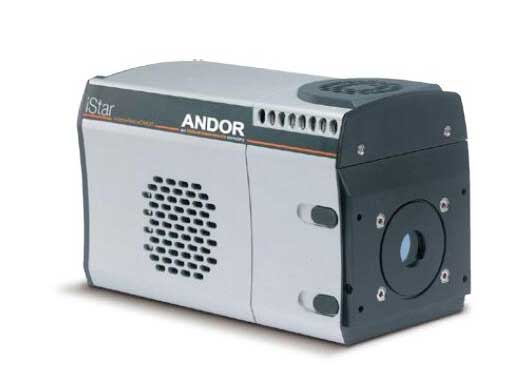

iStar sCMOS 系列IsCMOS 相機
- iStar sCMOS
ANDOR 的*新的iStar sCMOS 系列像高靈敏度瞬態探測器可提供要求高分辨率，高幀頻以及納秒時間分辨測試的解決方案。2560×2160 分辨率的探測器廣泛應用于時間分辨實驗的應用領域，例如等離子體分析。做PLIF 實驗測試時，可滿足快速瞬態現象采集實驗，提供多兆赫茲讀出速度，USB3.0 接口，以及配置一臺完全集成的、軟件控制的數字延時脈沖發生器。該系列探測器可應用于各種復雜的試驗中，可通過軟件對時間和增益進行控制，二代及三代像增強器可配合各種入射窗口光陰極材料。
• USB3.0 接口：即插即用
• 550 萬像素高分辨率sCMOS
• 50 幀每秒全幅幀頻，203 幀@512*512 ROI
• 內置脈沖延時發生器：功能軟件可控
• 光學快門：小于2ns 的真實光學門寬
• *低的插入延時：最低19ns
• 獨特PIV 模式：兩幅連拍*小間隔200ns
• IntelligateTM 微通道板與光陰極實現同步門控：紫外關斷比優于10-8:1
• 光陰極開關速率高達500kHz：高速激光實驗中，增加信噪比
• 獨特的Crop 模式：專門的采集模式，實現*快的圖像采集速度
• GII 及GIII 像增強器可選
• 熱電制冷最低0° C：理想的低光應用領域
• 實時控制：用戶界面實時采集優化
• 光陰極干燥氣體吹掃端口：減小EBI，適用于微光測試領域

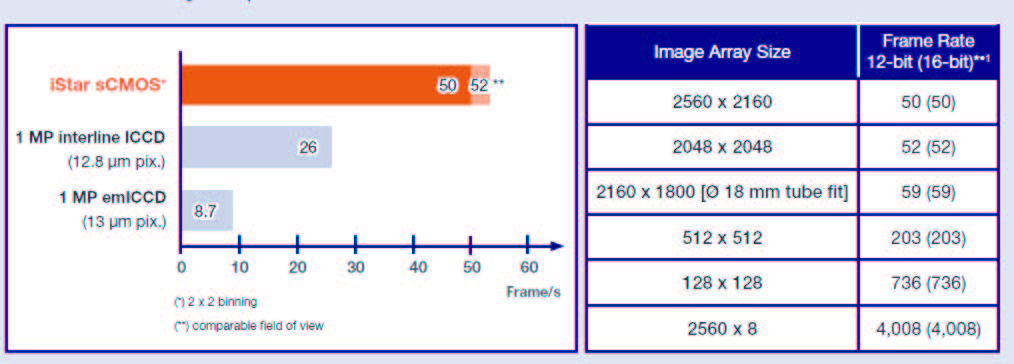

行業領先的影像采集速度
附件選項：
C 接口適配器、F 接口適配器、水冷機
二代像增強器技術參數指標：
|
型號 |
18-03 |
18-04 |
18-05 |
18H-13 |
18H-83 |
18-E3 |
|
有效孔徑 |
φ18mm（25mm 直徑可選） |
|||||
|
熒光屏類型 |
P43 |
P46 |
P43 |
P43 |
P43 |
P43 |
|
入射窗口 |
Quartz |
Quartz |
MgF2 |
Quartz |
Quartz |
Quartz |
|
峰值量子效率 |
18 |
18 |
15 |
13.5 |
25 |
22 |
|
波長范圍 |
180nm ~ 850nm |
180nm ~ 850nm |
120nm ~ 850nm |
180nm ~ 920nm |
180nm ~ 850nm |
180nm ~ 850nm |
|
最短快門時間 |
＜ 2ns |
＜ 2ns |
＜ 5ns |
＜ 50ns |
＜ 100ns |
＜ 2ns |
|
最大相對增益 |
＞ 1000 |
＞ 500 |
＞ 1000 |
＞ 850 |
＞ 500 |
＞ 300 |
|
等效背景照度 |
< 0.2 e-/pix/sec |
|||||
|
最大光陰級重復頻率 |
Intelligate Off: 500KHz 連續模式 Intelligate On: 5KHz 連續模式 |
|||||
|
型號 |
18-63 |
18-73 |
18-93 |
18-A3 |
18-C3 |
|
有效孔徑 |
φ18mm（25mm 直徑可選） |
||||
|
熒光屏類型 |
P43 |
||||
|
入射窗口 |
Glass |
Glass |
Glass |
Glass |
MgF2 + F/O +Lumogen |
|
峰值量子效率 |
＞ 47.5 |
＞ 25.5 |
＞ 4 |
＞ 40 |
＞ 17 |
|
波長范圍 |
280nm ~ 760nm |
280nm ~ 910nm |
380nm ~ 1090nm |
280nm ~ 810nm |
200nm ~ 910nm |
|
最短快門時間 |
＜ 2ns |
＜ 2ns |
＜ 3ns |
＜ 2ns |
＜ 3ns |
|
最大增益 |
＞ 200 |
||||
|
等效背景照度 |
< 0.1 e-/pix/sec |
< 0.3 e-/pix/sec |
< 2 e-/pix/sec |
< 0.2 e-/pix/sec |
< 0.3 e-/pix/sec |
|
最大光陰級重復頻率 |
Intelligate Off: 500KHz 連續模式 Intelligate On: 5KHz 連續模式 |
||||
