先鋒科技卓立漢光聯手牛津儀器提供低溫光學測量系統解決產品
先鋒科技&北京卓立漢光與英國牛津儀器（Oxford Instruments）納米科學部簽訂代理協議&OEM協議，先鋒科技作為牛津儀器低溫光學恒溫器在中國西部地區的代理銷售商，負責牛津儀器低溫光學恒溫器在中國西部地區的推廣、銷售及售后服務工作，北京卓立漢光作為牛津儀器低溫光學恒溫器的系統集成OEM商，可在全國范圍內跟進北京卓立漢光自制熒光/拉曼等系統打包牛津儀器光學低溫恒溫器的OEM業務。
01合作背景
牛津儀器具有60年的設計制造低溫系統的經驗，這些低溫系統廣泛運用于科學研究、高真空、半導體和醫學等應用領域。牛津儀器納米科學部專注于生產制造低溫系統，包括稀釋制冷機、He-3系統、超導磁體、光譜學低溫恒溫器以及低溫零配件等。
先鋒科技&北京卓立漢光與牛津儀器此次合作，在多年耕耘的熒光/拉曼等光譜產品基礎上引入低溫光學恒溫器產品，旨在為國內客戶提供低溫光學測量的系統解決方案，以及更順暢的服務體驗。
02產品特色
英國牛津儀器具有60年的設計制造低溫系統的經驗，牛津儀器納米科學部 (英國牛津郡) 專注于生產制造低溫系統，其光譜學低溫恒溫器溫度覆蓋范圍寬（2.3-500K），覆蓋從液氮溫區到液氦溫區，提供常規用和顯微用制冷方案，而且設計簡潔美觀、結構緊湊，體積小巧規整，質量較輕，換樣快、穩定性高，易于集成于各種光譜系統中。
廣泛應用于熒光光譜、拉曼光譜、PL、紫外-可見-近紅外光譜，紅外光譜、透射反射吸收光譜等光譜測量中。
03主要產品
一、牛津儀器干式制冷機Optistat Dry系列
主要特點：
· 無液氦制冷機（閉循環制冷機），低運行費用
· 3 – 300K樣品溫度范圍，± 0.1 K溫度穩定性
· 低振動：與光學平臺結合時振動小于10微米
· 可配置風冷或者水冷壓縮機
· 豎直高度可調
· 每次換樣后無需重新對準光路，易于操作
· <5分鐘快速換樣（交換氣型）
二、牛津儀器濕式制冷機Optistat 系列
主要特點：
· 溫度范圍覆蓋2.3K-500K,溫度穩定性± 0.1 K
· 在77K的保溫時間大于15小時（存儲液氮型）
· 液氦消耗低至0.45 L/小時@4.2K(連續流型）
· 樣品可選擇在真空中或者交換氣體中
· <5分鐘快速換樣（交換氣型）
· 設計簡潔美觀、結構緊湊，體積小巧規整，質量輕，穩定性高，易于集成
三、牛津儀器顯微用制冷機Microstat系列
主要特點：
· 專為顯微應用設計，兼容各類顯微鏡
· 溫度范圍覆蓋2.2K-500K,溫度穩定性± 0.1 K
· 設計簡潔美觀、結構緊湊，體積小巧規整，質量輕，易于集成
· 低抖動（低至20nm)，低漂移(低至150nm/小時)
04主要應用
· 熒光光譜
· 拉曼光譜
· 光致發光、PL
· 紫外-可見-近紅外光譜
· 紅外光譜FTIR
· 透射反射吸收光譜
· 顯微光譜
01合作背景
牛津儀器具有60年的設計制造低溫系統的經驗，這些低溫系統廣泛運用于科學研究、高真空、半導體和醫學等應用領域。牛津儀器納米科學部專注于生產制造低溫系統，包括稀釋制冷機、He-3系統、超導磁體、光譜學低溫恒溫器以及低溫零配件等。
先鋒科技&北京卓立漢光與牛津儀器此次合作，在多年耕耘的熒光/拉曼等光譜產品基礎上引入低溫光學恒溫器產品，旨在為國內客戶提供低溫光學測量的系統解決方案，以及更順暢的服務體驗。
02產品特色
英國牛津儀器具有60年的設計制造低溫系統的經驗，牛津儀器納米科學部 (英國牛津郡) 專注于生產制造低溫系統，其光譜學低溫恒溫器溫度覆蓋范圍寬（2.3-500K），覆蓋從液氮溫區到液氦溫區，提供常規用和顯微用制冷方案，而且設計簡潔美觀、結構緊湊，體積小巧規整，質量較輕，換樣快、穩定性高，易于集成于各種光譜系統中。
廣泛應用于熒光光譜、拉曼光譜、PL、紫外-可見-近紅外光譜，紅外光譜、透射反射吸收光譜等光譜測量中。
一、牛津儀器干式制冷機Optistat Dry系列
主要特點：
· 無液氦制冷機（閉循環制冷機），低運行費用
· 3 – 300K樣品溫度范圍，± 0.1 K溫度穩定性
· 低振動：與光學平臺結合時振動小于10微米
· 可配置風冷或者水冷壓縮機
· 豎直高度可調
· 每次換樣后無需重新對準光路，易于操作
· <5分鐘快速換樣（交換氣型）
| 型號 | Optistat Dry BLV | Optistat Dry TLEX |
| 外觀 |  |
 |
| 制冷方式 | 干式制冷機 （閉循環） |
干式制冷機 （閉循環） |
| 樣品溫度范圍 | < 3 – 300 K | < 4 – 300 K |
| 溫度穩定性 | ± 0.1 K | ± 0.1 K |
| 低振動 | 振動小于10微米 | 振動小于10微米 |
| 典型制冷功率 | 0.2 W at 4.2 K | 0.2 W at 5 K |
| 光學通路 | f1，28mm直徑樣品空間 | f1，20mm直徑樣品空間 |
| 樣品空間 | 真空 | 交換氣 |
| 樣品更換時間 | 1~2小時 |
<5分鐘 |
| 樣品更換模式 | 底部換樣，無需重新對準光路 | 頂部換樣，無需重新對準光路 |
| 樣品制冷到 10K時間 | <2小時 | 約45分鐘 |
| 尺寸（高寬長） | 635-900（豎直高度可調） x 240 x 290 mm | 800-880（豎直高度可調） x 240 x 400 mm |
| 電學功能 | 創新的電學樣品托，12路電學引線 | 創新的電學樣品托，12路電學引線 |
| 總重量 | 23千克 | 28千克 |
二、牛津儀器濕式制冷機Optistat 系列
主要特點：
· 溫度范圍覆蓋2.3K-500K,溫度穩定性± 0.1 K
· 在77K的保溫時間大于15小時（存儲液氮型）
· 液氦消耗低至0.45 L/小時@4.2K(連續流型）
· 樣品可選擇在真空中或者交換氣體中
· <5分鐘快速換樣（交換氣型）
· 設計簡潔美觀、結構緊湊，體積小巧規整，質量輕，穩定性高，易于集成

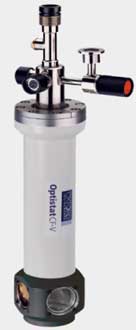

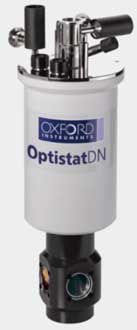

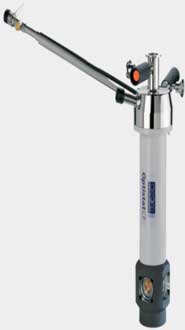

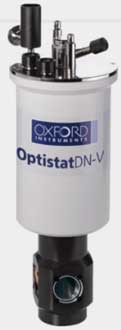

| 型號 | OptistatDN | OptistatDN-V | OptistatCF | OptistatCF-V |
| 外觀 |  |
 |
 |
 |
| 溫度范圍 | 77.2 – 500 K | 77.2 – 500 K | 2.3-500K(pull模式) 4.2-500K(push模式) |
2.3-500K(pull模式) 4.2-500K(push) |
| 冷媒 | 液氮 | 液氮 | 液氦或液氮 | 液氦或液氮 |
| 制冷方式 | 存儲液氮 | 存儲液氮 | 連續流 （開循環） |
連續流 （開循環） |
| 溫度穩定性 | ± 0.1 K | ± 0.1 K | ± 0.1 K | ± 0.1 K |
| *大樣品空間 | 20毫米直徑 | 20毫米直徑 | 20毫米直徑 | 30x 58毫米 |
| 樣品架尺寸 | 19毫米寬x 30毫米長 | 20毫米寬x 50毫米長 | 19毫米寬x 30毫米長 | 20毫米寬x 50毫米長 |
| 樣品空間類型 | 交換氣 | 真空 | 交換氣 | 真空 |
| 樣品更換時間 | 5分鐘 | 60分鐘 | 5分鐘 | 60分鐘 |
| 制冷到基準溫度的時間 | 20分鐘 到77.2K |
20分鐘 到77.2K |
25分鐘 到4.2K |
10分鐘 到4.2K |
| 液氮存儲量 | 1.2L | 1.2L | N/A | N/A |
| 在77K的保溫時間 | 15小時 | 15小時 | N/A | N/A |
| 液氦消耗@4.2K | N/A | N/A | < 0.55 L/小時 | < 0.45 L/小時 |
| 光學通路 | f/1 | f/1 | f/1 | f/0.9 |
| 重量 | 5千克 | 5千克 | 3.7千克 | 2千克 |
三、牛津儀器顯微用制冷機Microstat系列
主要特點：
· 專為顯微應用設計，兼容各類顯微鏡
· 溫度范圍覆蓋2.2K-500K,溫度穩定性± 0.1 K
· 設計簡潔美觀、結構緊湊，體積小巧規整，質量輕，易于集成
· 低抖動（低至20nm)，低漂移(低至150nm/小時)

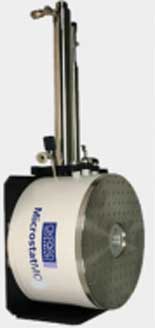

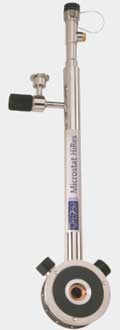

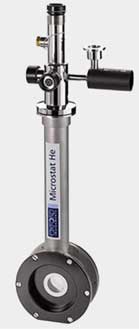

| 型號 | MicrostatN | MicrostatHe | Microstat Hires |
Microstat MO |
| 外觀 |  |
 |
 |
 |
| 冷媒 | 液氮 | 液氦或液氮 | 液氦或液氮 | 液氦 |
| 溫度范圍 | 77.2 – 500 K | 2.2 – 500 K | 2.7 – 500 K | 6 – 300 K |
| 溫度穩定性 | > 0.5 K | ± 0.1 K | ± 0.1 K | ± 0.1 K |
| 磁場 | 無 | 無 | 無 | 5T |
| 制冷到基準溫度的時間 | < 10 分鐘 | < 10 分鐘 | < 15 分鐘 | 4小時 |
| 樣品空間 直徑x高度 |
20 x 2 | 20 x 5 | 20 x 5 | 11 x 11 |
| 工作距離 | 2 | 4.5~5.5 | 2.2-5.7 | 8.5 |
| 抖動（豎直方向上） | < 0.1 um | < 0.1 um | < 20nm | < 20nm |
| 樣品漂移 （在恒溫狀態下） |
< 1 um/小時 | < 1 um/小時 | 150nm/小時 | < 4nm/分鐘 |
| 冷媒消耗（L/小時） 液氦@4.2K 液氮@80K |
< 0.5 L/小時 | < 0.45 L/小時 | < 0.7L/小時 | 2L/小時 |
| 重量 | 0.4千克 | 1.8千克 | 1.5千克 | <25千克 |
04主要應用
· 熒光光譜
· 拉曼光譜
· 光致發光、PL
· 紫外-可見-近紅外光譜
· 紅外光譜FTIR
· 透射反射吸收光譜
· 顯微光譜
