應用于化學發光儀的探測器解決方案
化學發光是近些年發展非常迅速的分析技術。生物化學發光過程所釋放出的能量非常微弱，其測量屬于弱光測量，因此需要采用具有高靈敏度、低噪聲的光電探測器進行光信號的采集。
針對化學發光儀中使用的探測器，我公司目前可提供三種解決方案
另外，英國Sens-Tech公司基于9107B生產的P30CWAD5-07、P30PC電倍增管模塊是集成高壓電源和放大/鑒別器的緊湊型高性能、低成本模塊化產品。同時，基于Sens-Tech公司強大的電子設計能力和成熟的光電倍增管模塊及光子計數器產品，Sens-Tech公司還為廣大儀器生產商開發了高性能光子計數模塊，計數率20MHz、100MHz可選，接口USB、RS232可選。
一、光電倍增管
目前化學發光儀中使用普遍的光電探測器為光電倍增管（PMT）。英國ETL公司生產的9107B是化學發光應用中具性價比的PMT。9107B具有11級打拿極，具有較高的增益和陽極靈敏度，加之其極低的暗噪聲，在各類光子計數應用中9107B都具有極大的優勢。
主要技術參數:
另外，英國Sens-Tech公司基于9107B生產的P30CWAD5-07、P30PC電倍增管模塊是集成高壓電源和放大/鑒別器的緊湊型高性能、低成本模塊化產品。同時，基于Sens-Tech公司強大的電子設計能力和成熟的光電倍增管模塊及光子計數器產品，Sens-Tech公司還為廣大儀器生產商開發了高性能光子計數模塊，計數率20MHz、100MHz可選，接口USB、RS232可選。
以上產品均已大量應用在國內外各型化學發光儀中。
二、科學級相機
科研級相機由于具有二維成像特性，可以對大規模樣品陣列進行集中檢測（如96孔板），同時還適用于生物活體發光的二維成像研究。英國Andor公司作為高靈敏度冷CCD的領導廠商，主要有以下幾款相機用于化學發光。
| 型號 | Clara | sCMOS | iKon M 934 | iKon L 936 |
| 分辨率 | 1392*1040 | 2560 *2160 | 1024*1024 | 2048*2048 |
| *低制冷溫度 | 零下55度 | 零下40度 | 零下100度 | 零下100度 |
| 像素尺寸 | 6.45um*6.45um | 6.5um*6.5um | 13um*13um | 13.5um*13.5um |
| 峰值量子效率 | 60% | 57% | 96% | 96% |
| 計算機接口 | USB2.0 | Camera Link | USB2.0 | USB2.0 |
| *高幀速 | 11fps | 100fps | 4.4fps | 0.92fps |
| 產品優勢及建議應用 | 具有軟件可選近紅外增強模式，很低的制冷溫度，*高的性價比 | 采用科學級CMOS芯片，極低的讀出噪聲，適應于微弱熒光信號檢測 | 背感光芯片，具有*高的量子效率及*低的制冷溫度，小動物活體成像的優質選擇 | 背感光芯片，400萬像素的分辨率，具有*高的量子效率及*低的制冷溫度 |
三、SiPM、APD計數模塊
工作與蓋革模式的硅光電倍增管（SiPM）及雪崩光電二極管（APD）是近些年發展較快的新型光子計數探測器。其具有量子效率高、功耗低、體積小、光譜響應寬、工作電壓低等特點。SiPM和APD目前已經許多弱光探測中取代PMT。

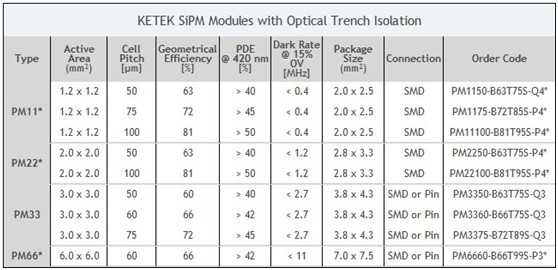

1、德國Ketek公司是低噪聲SiPM的供應商，其產品相比其他同類產品具有極低的暗噪聲和工作電壓以及較高的光子探測效率。
其主要產品參數如下：
2、德國Laser Components公司生產的Count系列單光子計數模塊是目前全球更先進的APD光子計數模塊，其產品*大的特點是極高的量子效率和超低的暗計數率。同時可以方便的耦合光纖，非常適合弱光探測。
2、德國Laser Components公司生產的Count系列單光子計數模塊是目前全球更先進的APD光子計數模塊，其產品*大的特點是極高的量子效率和超低的暗計數率。同時可以方便的耦合光纖，非常適合弱光探測。
主要產品參數如下：
| 型號 | 響應波長nm | 量子效率 | *大暗計數率C/S | 有效光敏面積 | 時間分辨率 | Dead Time |
| COUNT-20C | 400-1000 | 15%@405nm 70%@670nm 50%@810nm |
20 | 100um | 800ps | 47-55ns |
| COUNT-50C | 50 | |||||
| COUNT-100C | 100 | |||||
| COUNT-250C | 250 | |||||
| COUNT-10B | 350-1000 | 55%@405nm 70%@532nm 55%@670nm |
10 | 100um | 800ps | 47-55ns |
| COUNT-20B | 20 | |||||
| COUNT-50B | 50 | |||||
| COUNT-100B | 100 | |||||
| COUNT-250B | 250 |
