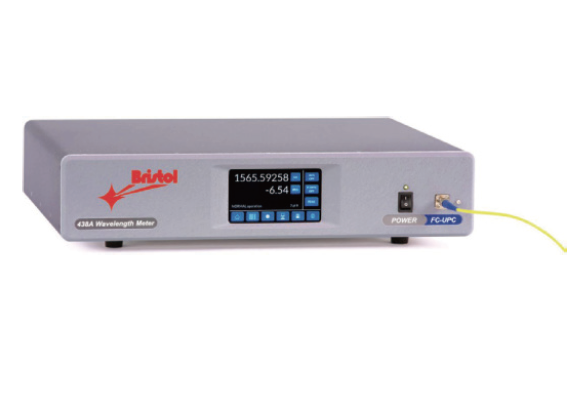

光通訊專用438系列多波長計
簡 述：
438 系列光通訊激光多波長計專門為密集波分復用DWDM 應用研發與優化，工作范圍1000nm - 1680nm(179300THz)，O/E/S/C/L/U幾乎全波段，精度高達±0.2ppm，可以在10Hz 頻率下同時監測多至1000 個信道。
品 牌：
美國 Bristol Instruments
產品型號：
- 438
438 系列光通訊激光多波長計專門為密集波分復用DWDM 應用研發與優化，工作范圍1000nm - 1680nm(179-300THz)，O/E/S/C/L/U幾乎全波段，精度高達±0.2ppm，可以在10Hz 頻率下同時監測多至1000 個信道。
專業應用：
• DWDM 研發與生產；
• 無源器件測試；
• 光收發器測試；
• 光纖波長損失特性分析；
• 光學傳感；
產品特點：
• 可測試CW 或調制激光，絕對準確度可達±0.2ppm
• 測試范圍1000nm-1680nm(179-300THz) 涵蓋全部光纖通訊波段
• 內置長壽命HeNe 激光器實時校準，完全無需人工干預
• 可同時監測1000 個DWDM 通道，測試刷新頻率高達4Hz
• 可同時檢測各通道激光功率。
• 標配USB2.0 和以太網接口，可增配GPIB 接口方便用戶架構自動檢測系統
主要參數指標：
|
產品型號 |
438A |
438B |
|
被測激光類型 |
連續激光或調制激光 |
|
|
波長范圍 |
1270nm-1680nm(182-236THz) 或 1000-1680nm(179-236THz) |
|
|
絕對測量精度 |
±0.2ppm（±0.3pm@1550nm） |
±0.65ppm（±1.0pm@1550nm） |
|
重復測量精度 |
±0.15ppm |
±0.5ppm |
|
可分辨間隔 |
10GHz |
|
|
內置校準光源 |
穩頻 HeNe 激光器 |
標準 HeNe 激光器 |
|
顯示精度 |
0.00001nm |
0.0001nm |
|
顯示單位 |
nm，cm-1，THz |
|
|
功率測量精度 |
±0.5dB(±30nm from 1310nm and 1550nm) |
|
|
功率顯示單位 |
dBm,mW, W |
|
|
自動測量信噪比 |
＞ 40dB(≥100GHz 信道間隔 ) ＞ 35dB(≥50GHz 信道間隔 ) |
|
|
邊模抑制比 |
> 30 dB, ≥ 0.7 nm from peak |
|
|
靈敏度 |
1270-1600nm:-40dBm，單信道 |
|
|
|
1000-1270nm:-35dBm，單信道 |
|
|
|
1600-1650nm:-30dBm，單信道 |
|
|
|
30dB，多信道 |
|
|
最大測量信道數 |
1000 |
|
|
功率閾值 |
+10dBm( 飽和閾值 )，+18dBm( 損傷閾值 ) |
|
|
回?fù)p |
35 dB (UPC connector), 50 dB (APC connector) |
|
|
輸入方式 |
光纖輸入（FC/APC 或 FC/UPC） |
|
|
預熱時間 |
＜ 15 分鐘 |
無需預熱 |
|
測量速率 |
10Hz |
|
|
體積 (H×W×L) |
89mm×432mm×381mm |
|
