中子相機系統
簡 述：
Photek 公司新推出的N-Cam 是一款具有高靈敏度、高分辨率同時易于使用的中子相機。N-Cam 可實現快速層析中子成像、動態成像攝像、特定能量波段成像以及支持單中子計數模式。 使用N-Cam 相機，可在不犧牲分辨率和成像質量的基礎上顯著縮短采集時間。
品 牌：
英國 Photek
產品型號：
- N-Cam
中子相機系統
Photek 公司新推出的N-Cam 是一款具有高靈敏度、高分辨率同時易于使用的中子相機。N-Cam 可實現快速層析中子成像、動態成像攝像、特定能量波段成像以及支持單中子計數模式。 使用N-Cam 相機，可在不犧牲分辨率和成像質量的基礎上顯著縮短采集時間。
同時N-Cam 是一種新型的像增強型中子成像系統，該系統將閃爍體Gadox 層直接沉積在像增強輸入模塊。此像增強模塊的應用提供了更高的靈敏度以及出色的空間分辨率，積分時間更短，同時提高了信噪比。N-Cam 具有 低至50ns 門控單元，提供精確的門控時間以于飛行時間能量質譜分析。標準配置的N-Cam 中子相機配備420 萬像素的制冷型sCMOS 相機和一個直徑為75mm 的像增強器視場，可以提供在大于10 lp/mm 分辨率基礎下進行高速或特定能量的x 射線成像。其他視場大小，比如150mm 像增強可選，聯系先鋒科技了解更多關于Photek 的標準和定制的解決方案，為您的高能成像提供更多可能. 根據不同視場探測器有一系列可供選擇的定制方案！
Cam 具有高靈敏度，同時軟件易于使用，從而有助于顯著減少圖像采集時間同時保持良好的空間分辨率和高圖像信噪比。N-Cam 利用更短的曝光時間來識別待測物品中更小的空隙和更細微的成分變化，從而可在相同時間處理更多的樣品或達到更快的斷層層析成像。

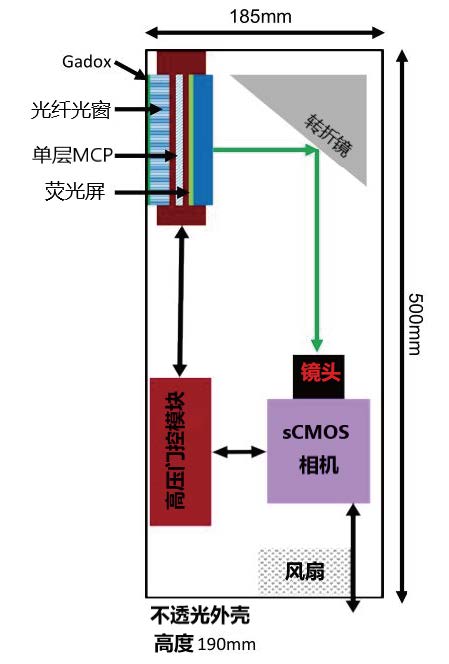

N-Cam 使用20μm 厚的Gadox 閃爍體直接應用于75mm Photek 像增強器前端（如右下圖所示）。像增強器中單層微通道板后端使用具有快速衰減時間的P46 熒光屏，使閃爍體的光信號可放大104 倍，而后聚焦成像在具有2048 x 2048 像素，等效像素38μm 的制冷型sCMOS 相機上。與傳統中子相機比較，N-Cam 可以在不犧牲空間分辨率的情況下通過像增強器顯著提高靈敏度。通過理論估算和實驗分析,N-Cam 在中子通量為2×107n/ cm2/s 情況下依然可以達到很好的信噪比。同時由于N-Cam 的高靈敏度因此在低通量中子實驗中仍然可以進行成像分析。
碳化硼和柔性硼屏蔽結構相結合，可在大幅度上保護儀器免受外部中子實驗干擾從而提高儀器使用壽命；Photek 針對N-cam 開發有圖像采集軟件可精確穩定的控制此套系統，同時可與用戶的硬件集成，實現中子攝像成像、層析成像、時間分辨分析等應用.N-cam 系統可以放心的安裝在各種表面或機器中。
Cam 系統為您的中子/ 高能成像需求提供了一個完整的、定制的、隨時可用的解決方案。有關N-Cam 的更多詳細信息，請閱讀我們的白皮書或聯系TEO 對您的中子/ 高能實驗挑戰討論我們的解決方案！
不同角度X 射線成像: 鋁材料覆蓋的M3-M8 鈦螺絲、銅球以及硼硅球
N-CAM 產品性能簡表
Photek 公司新推出的N-Cam 是一款具有高靈敏度、高分辨率同時易于使用的中子相機。N-Cam 可實現快速層析中子成像、動態成像攝像、特定能量波段成像以及支持單中子計數模式。 使用N-Cam 相機，可在不犧牲分辨率和成像質量的基礎上顯著縮短采集時間。
同時N-Cam 是一種新型的像增強型中子成像系統，該系統將閃爍體Gadox 層直接沉積在像增強輸入模塊。此像增強模塊的應用提供了更高的靈敏度以及出色的空間分辨率，積分時間更短，同時提高了信噪比。N-Cam 具有 低至50ns 門控單元，提供精確的門控時間以于飛行時間能量質譜分析。標準配置的N-Cam 中子相機配備420 萬像素的制冷型sCMOS 相機和一個直徑為75mm 的像增強器視場，可以提供在大于10 lp/mm 分辨率基礎下進行高速或特定能量的x 射線成像。其他視場大小，比如150mm 像增強可選，聯系先鋒科技了解更多關于Photek 的標準和定制的解決方案，為您的高能成像提供更多可能. 根據不同視場探測器有一系列可供選擇的定制方案！
| 應用領域 | 系統特點 | 相機優勢 |
| 中子輻射成像 | 高靈敏度 | 更快積分時間 |
| 中子CT 成像 | 高空間分辨率 | 快速層析成像 |
| 動態攝影 | 大視場范圍 | 識別更小目標 |
| 特定能量成像 | 精確門控 | 識別物質之間細微變化 |
| 頻閃攝影（同步） | 易于使用的軟件 | 大視場范圍-- 大樣品成像 |
| 支持飛行時間能量分選模塊 | ||
N-Cam 使用20μm 厚的Gadox 閃爍體直接應用于75mm Photek 像增強器前端（如右下圖所示）。像增強器中單層微通道板后端使用具有快速衰減時間的P46 熒光屏，使閃爍體的光信號可放大104 倍，而后聚焦成像在具有2048 x 2048 像素，等效像素38μm 的制冷型sCMOS 相機上。與傳統中子相機比較，N-Cam 可以在不犧牲空間分辨率的情況下通過像增強器顯著提高靈敏度。通過理論估算和實驗分析,N-Cam 在中子通量為2×107n/ cm2/s 情況下依然可以達到很好的信噪比。同時由于N-Cam 的高靈敏度因此在低通量中子實驗中仍然可以進行成像分析。
碳化硼和柔性硼屏蔽結構相結合，可在大幅度上保護儀器免受外部中子實驗干擾從而提高儀器使用壽命；Photek 針對N-cam 開發有圖像采集軟件可精確穩定的控制此套系統，同時可與用戶的硬件集成，實現中子攝像成像、層析成像、時間分辨分析等應用.N-cam 系統可以放心的安裝在各種表面或機器中。
Cam 系統為您的中子/ 高能成像需求提供了一個完整的、定制的、隨時可用的解決方案。有關N-Cam 的更多詳細信息，請閱讀我們的白皮書或聯系TEO 對您的中子/ 高能實驗挑戰討論我們的解決方案！
不同角度X 射線成像: 鋁材料覆蓋的M3-M8 鈦螺絲、銅球以及硼硅球
N-CAM 產品性能簡表
| 系統指標 | |
| 有效分辨率 | > 10 lp/mm |
| 量子效率 | >16% |
| 中子探測 | |
| 閃爍體 | Gd2O2S:Tb (Gadox) |
| 閃爍體厚度 | 20μm |
| 視場范圍 | 75mm |
| 門控控制 | 內部時序或者外部觸發 |
| 門控范圍 | 100ns to DC on |
| sCMOS 相機 | |
| 分辨率 | 2048 x 2048 |
| 有效像素尺寸 | 38μm |
| 幀頻 | 35 fps at full resolution |
| 通訊接口 | |
| 數據傳輸 | USB3.0 |
| 門控觸發 | SMA |
