粒子影像探測器
簡 述：
粒子影像探測器沒有陰極，適用于真空腔體中，可以探測到電子、離子、中性粒子、反物質、強子、光子等。
品 牌：
英國 Photek
產品型號：
- VID18
- VID218
- VID318
- VID218/NF
- VID318/NF
- VID125
- VID225
- VID325
- VID125/NF
- VID225/NF
- VID325/NF
- VID140
- VID240
- VID340
- VID140/NF
- VID240/NF
- VID340/NF
- VID175
- VID275
- VID375
- VID175/NF
- VID275/NF
- VID375/NF
粒子影像探測器沒有陰極，適用于真空腔體中，可以探測到電子、離子、中性粒子、反物質、強子、光子等。
接受定制
口徑10mm、13mm、25mm、40mm
單MCP、雙MCP、3MCP可選
探測范圍覆蓋各種粒子
*短上升沿 70ps
高空間分辨率和時間分辨率
多MCP 結構
粒子影像探測器應用
能譜、電子顯微、高能光子成像、聚變、核物理、近場離子顯微鏡、化學鍵強度測量、低溫物理、同步輻射
產品參數
響應特性
探測器接口和外形
熒光屏特性
接收端
多陽極PMT 陽極結構
接受定制
口徑10mm、13mm、25mm、40mm
單MCP、雙MCP、3MCP可選
探測范圍覆蓋各種粒子
*短上升沿 70ps
高空間分辨率和時間分辨率
多MCP 結構
粒子影像探測器應用
能譜、電子顯微、高能光子成像、聚變、核物理、近場離子顯微鏡、化學鍵強度測量、低溫物理、同步輻射
產品參數
| 18mm 系列 | VID18 、VID218、VID318、VID218/NF、VID318/NF |
| 25mm 系列 | VID125、VID225、VID325、VID125/NF、 VID225/NF、VID325/NF |
| 40mm 系列 | VID140、VID240、VID340、VID140/NF、 VID240/NF、VID340/NF |
| 75mm 系列 | VID175、VID275、VID375、VID175/NF、 VID275/NF、VID375/NF |

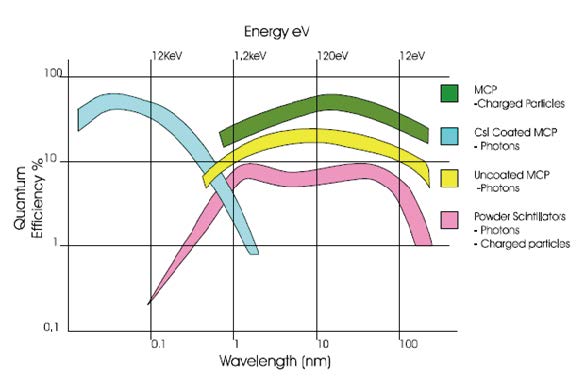

響應特性
探測器接口和外形
熒光屏特性
| 型號 | 顏色 | 峰值波長 | 湮滅時間（10%） | 效率 |
| P11 | 藍 | 446 | 50μs | 10 |
| P20 | 黃/綠 | 540 | 50μs-10ms | 30 |
| P31 | 綠 | 550 | 40μs | 25 |
| P43 | 綠 | 548 | 1.2ms | 50 |
| P45 | 紅白 | - | 1.4ms | 20 |
| P46 | 紅/綠 | 530 | 160ns | 7 |
| P47 | 藍 | 410 | 80ns | 2.3 |
| CCD 相機 | 通過CCD 相機接收，支持客戶指定的相機；可以選配GM1KV 實現*短100ns 的選通 |
| 電阻陽極 | 分辨率512×512（2048×2048），計數率為105 /s |
| 真空PMT | *快上升時間70ps,光子計數帶寬為400MHz |
| 多陽極PMT | 可以提供8X8, 16X1, 12X8, Fabry-Perot干涉紋陽極 |

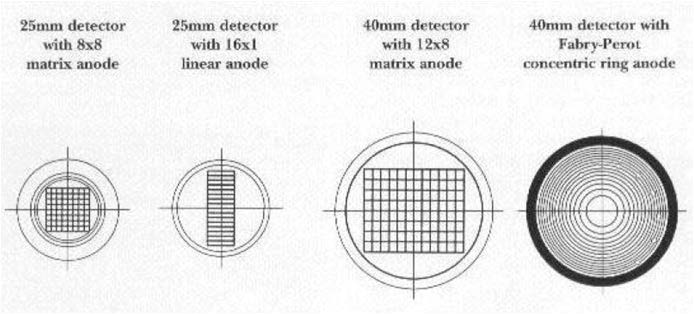

多陽極PMT 陽極結構
