大電流脈沖電流發生器CPG-100B-1000P
簡 述：
CPG-100B-1000P 可產生高達100A 的納秒脈沖；也可作為跨導放大器為納秒脈沖信號提供功率驅動能力
品 牌：
日本 Alnair Labs
產品型號：
- CPG-100B-1000-P
CPG-100B-1000-P大電流脈沖發生器可單獨使用產生高達100A的納秒脈沖，也可作為納秒脈沖放大器提供功率驅動。
· 50Ω 納秒脈沖放大器或100A/ 納秒脈沖電流激光驅動器
· 高功率轉換效率，寬度及高度可調脈沖
· LIDAR，激光材料處理，泵浦激光，引線點燃，相控陣?yán)走_(dá)，激光瞄靶等應用。
參數指標

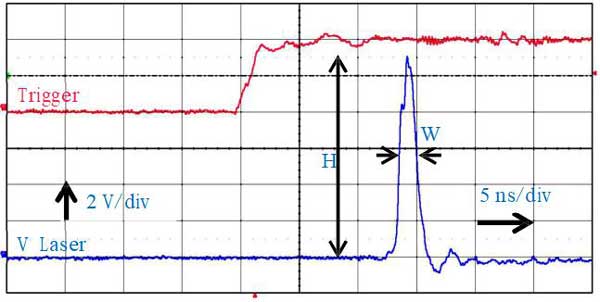

輸出示例
· 50Ω 納秒脈沖放大器或100A/ 納秒脈沖電流激光驅動器
· 高功率轉換效率，寬度及高度可調脈沖
· LIDAR，激光材料處理，泵浦激光，引線點燃，相控陣?yán)走_(dá)，激光瞄靶等應用。
參數指標
| 類別 | 參數 | 指標 | 單位 |
| 產品信息 | 型號 | CPG-100B-1000-P-X-X | |
| 發生器 |
重復頻率 | 單發 ~ 400 | kHz |
| 待機功耗 | < 50 | mW | |
| 時間分辨 | 依據觸發輸入的透明定時 | ||
| 精度 | 取決于輸入信號 | ||
| 附加抖動 | < 5 | ps | |
| 突發模式 | 輸出跟隨輸入 | ||
| 輸出脈沖模式 | 單發/突發 / 周期 | ||
| 觸發 | 外觸發50 Ω 輸入 | ||
| 輸出 |
脈沖寬度, 固定的 | Typ. 1 ~ 5 | ns |
| 脈沖寬度調節 | 待詢 | ||
| 輸出電平 (50 Ω放大器版本) | > (供電=4V) | ||
| 脈沖電流@并聯電感=300 pH, 脈寬 = 3 ns | 100A (供電 = 30V) 150A (供電 = 40V) 350 A (供電= 100V) |
||
| 脈沖電流@并聯電感=300 pH, 脈寬 = 5 ns | 160A (供電 = 30V) 250A (供電 = 40V) 500A (供電 = 100V) |
||
| 電流擺率 | 3.33 | A/ns/V | |
| 輸出阻抗 (大電流驅動器版本) | 10 ~ 100 | mΩ | |
| 輸出耦合 | AC Coupling | ||
| 射頻接口 | Advanced SMA |
