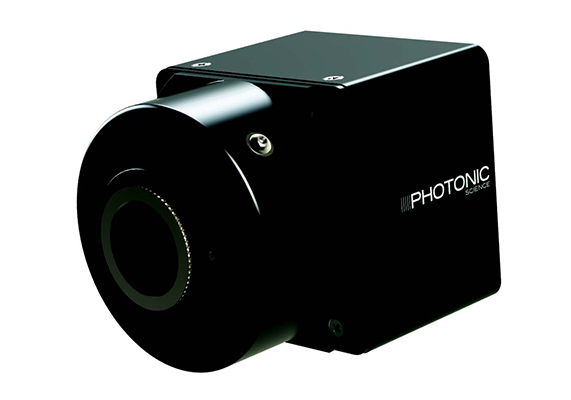

PSEL制冷型InGaAs短波紅外相機
簡 述：
PSEL 公司使用的InGaAs 陣列短波紅外相機，具有極低低暗電流和低缺陷像素數。得益于高效的冷卻和穩定的偏置基線，PSEL 的短波紅外InGaAs 相機可以在SWIR 光譜中進行精確的計量測量。Camera Link 和千兆以太網視覺兼容的界面接口使相機集成到客戶現有系統變得很容易。具有可見光擴展的640 x 512 VGA SWIR 芯片以及320 x 256 分辨率的qVGA 兩種選擇。
品 牌：
英國 PhotonicScience
產品型號：
- PSEL VGA 15μm
PSEL 公司使用的InGaAs 陣列短波紅外相機，具有極低低暗電流和低缺陷像素數。得益于高效的冷卻和穩定的偏置基線，PSEL 的短波紅外InGaAs 相機可以在SWIR 光譜中進行精確的計量測量。Camera Link 和千兆以太網視覺兼容的界面接口使相機集成到客戶現有系統變得很容易。具有可見光擴展的640 x 512 VGA SWIR 芯片以及320 x 256 分辨率的qVGA 兩種選擇。
有特殊要求項目或冷卻選項的OEM 客戶自定義版本可用于集成到客戶特定的儀器/ 系統中。
PSEL制冷型InGaAs短波紅外相機主要特征：
• 14bit 數字化讀出/16bit 影像處理；
• 讀出噪音低至 30-120e-
• 幀頻 >110fps;
• 完美線性響應在不同強度或曝光；
• 千兆以太網/ Camera Link 接口
• 提供SDK 軟件開發包和Labview VI
有特殊要求項目或冷卻選項的OEM 客戶自定義版本可用于集成到客戶特定的儀器/ 系統中。
PSEL制冷型InGaAs短波紅外相機主要特征：
• 14bit 數字化讀出/16bit 影像處理；
• 讀出噪音低至 30-120e-
• 幀頻 >110fps;
• 完美線性響應在不同強度或曝光；
• 千兆以太網/ Camera Link 接口
• 提供SDK 軟件開發包和Labview VI
PSEL制冷型InGaAs短波紅外相機主要應用：
• IC器件檢測、IC工藝過程檢測
· 短波紅外嵌入式視覺加強系統
· 短波紅外機載裝備
· 太陽能電池的光致發光
· 天文
· 高光譜成像
· 激光束整形
技術參數：
IC 版顯微發光成像—水冷SWIR InGaAs 相機, 20倍物鏡，曝光時間30s
MEMS 圓片透射顯微紅外成像—使用SWIR InGaAs 相機，6x 物鏡，曝光時間15ms
• IC器件檢測、IC工藝過程檢測
· 短波紅外嵌入式視覺加強系統
· 短波紅外機載裝備
· 太陽能電池的光致發光
· 天文
· 高光譜成像
· 激光束整形
技術參數：
|
型號
|
PSEL VGA 15μm
|
PSEL qVGA 30μm
|
|
光譜響應范圍
|
900-1700nm
|
|
|
幀頻
|
174fps( 在全VGA 分辨率下） 570fps( 在1/4 VGA 分辨率下） 7200fps( 640x4分辨率或光譜模式）
|
110 fps 在全幅qVGA 分辨率
|
|
芯片尺寸
|
9.6mmx7.68mm
|
|
|
像素分辨率
|
640x512 像素
|
320x256 像素
|
|
單像元大小
|
15um x 15um
|
30um x 30um
|
|
滿阱容量
|
20k-23k e-( 高增益模式）
80k-105ke-( 中增益模式）
1000K-1500k e-( 低增益模式）
|
110k-150k e- （高增益模式）
1500k-2200k e- ( 低增益模式)
|
|
讀出噪聲
|
28-38e-( 高增益模式）
50-77e-( 中增益模式）
500-800e-( 低增益模式）
|
110-200e-( 高增益模式）
1000-1590e-( 低增益模式）
|
|
制冷溫度
|
-25° C ( 風冷）; -40° C ( 水冷）
|
-20° C ( 風冷）; -40° C ( 水冷）
|
|
暗電流
|
<0.7fA（風冷）; <0.1fA ( 水冷）
|
<8 fA（風冷）; <0.5fA ( 水冷）
|
|
A/D
|
14-bit 數字化讀出，16-bit 數字化處理
|
|
|
曝光時間
|
30us - 1 min
|
1us-1s
|
|

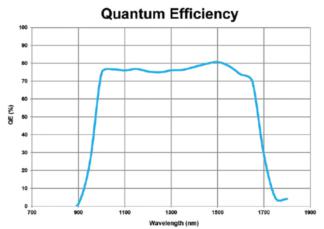

QE@ 1500 nm
|
80%
|
|
IC 版顯微發光成像—水冷SWIR InGaAs 相機, 20倍物鏡，曝光時間30s
MEMS 圓片透射顯微紅外成像—使用SWIR InGaAs 相機，6x 物鏡，曝光時間15ms
