GRENOUILLE/FROG 測量?jī)x
簡 述：
Swamp 提供兩種型號的FROG/ GRENOUILLE，分別用于鈦寶石（800nm）和Yb、Nd、Er（1030~1064nm，1550nm）飛秒激光器：
品 牌：
美國 Swamp optics
產品型號：
- FROG
- GRENOUILLE
作為超快激光頻譜及位相測試方法的一種，F(xiàn)ROG（FrequencyResolved Optical Gating）是一種比SPIDER 更為簡便的方法，通過分析單次自相關信號的光譜，并輔以擬合運算程序來反解飛秒激光的時頻特征。Swamp Optics 公司多年來致力于FROG 類測量?jī)x器的研制，并推出了功能更為強大、使用更為方便的GRENOUILLE 測量?jī)x。

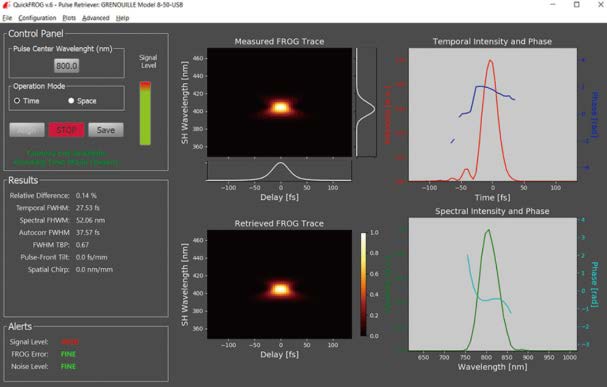

FROG 數據反解軟件（可單獨提供）
• 脈沖強度/ 位相隨時間變化
• 光譜與頻域位相
• 真實脈沖測量，而非人為設計
• 激光空間模式
• 空間啁啾
• 波前傾斜
• 自相關函數
• 無需假設
• 無需準直
• 高靈敏度
• 實時強度位相反演
FROG（上）與GRENOUILLE（下）
GRENOUILLE/FROG 測量?jī)x
Swamp 提供兩種型號的FROG/ GRENOUILLE，分別用于鈦寶石（800nm）和Yb、Nd、Er（1030~1064nm，1550nm）飛秒激光器：
|
型號 |
8-4 |
8-9-USB |
8-20-USB 8-50-USB 700~1100nm |
|||
|
中心波長 |
700 ~900nm |
|
||||
|
脈沖寬度 |
4 ~ 80fs |
10 ~ 100fs |
19 ~ 340fs |
35 ~ 680fs |
||
|
延時分辨 |
0.4fs/pixel |
0.8fs/pixel |
0.9fs/pixel |
1.2fs/pixel |
||
|
時間量程 |
250fs |
460fs |
500fs |
1900fs |
||
|
光譜分辨率 @ 800nm |
4nm |
0.7nm |
1.4nm |
0.7nm |
||
|
光譜分辨率 @ 1050nm |
NA |
0.9nm |
5.2nm |
2.6nm |
||
|
光譜覆蓋 @ 800nm |
600nm |
250nm |
140nm |
50nm |
||
|
光譜覆蓋 @ 1050nm |
NA |
330nm |
360nm |
130nm |
||
|
復雜程度 |
時間 - 單寬積 < 10 |
|||||
|
強度準確度 位相準確程 |
2%
|
|||||
|
位相準確程度 |
0.01 rad（強度權重的位相誤差） |
|||||
|
單發運行 |
是 |
可選 |
是 |
是 |
||
|
靈敏度（單發） |
200\JJ |
100\JJ |
1\JJ |
|||
|
靈敏度（1kHz） |
100mW |
500\JW |
100\JW |
|||
|
靈敏度（100MHz） |
300mW |
50mW |
10mW |
|||
|
空間啁啾精度 dx/dλ |
NA |
1\Jm/nm |
||||
|
偏振 |
垂直 |
任意（旋轉設備即可） |
||||
|
輸入光斑 |
>2mm |
|||||
|
調節旋鈕 多個 免 |
||||||
|
尺寸 |
45×45×15cm |
33×7.5×17cm |
26×4.5×11.5cm |
|||
|
重量 |
~10kg |
3kg |
1.2kg |
|||
FROG 數據反解軟件（可單獨提供）
