自定義光學計量方案R-Cube
簡 述：
高性能光學元件/ 光學系統是多種多樣的。PHASICS 提供基于SID4 波前傳感器、R-Cube 光源及雙路分光模塊、成像模塊等構建的組合測試方案，方便用戶根據待測物的特性（如口徑、焦距等）訂制光學計量系統
品 牌：
法國 PHASICS
產品型號：
- R-Cube
R-Cube 是一個雙通路光源模塊，具備激光入口、準直光出瞳、位相傳感其適配口，內置高品質分光鏡及準直器。
可根據要求選擇光源波長，高品質準直光源通過出瞳后可用于待測元件照明。經出口返回R-Cube內部的光由SID-4 位相傳感器測量。
出瞳光束可配置物鏡構成點光源/ 球面光束，或擴束器以實現大口徑光斑。
出瞳光束可配置物鏡構成點光源/ 球面光束，或擴束器以實現大口徑光斑。
• 兼容SID4/ HR/ UV/ SWIR/ SWIR-HR /DWIR 等傳感器
搭建步驟
• 有效光束口徑：與傳感器匹配
• 可選光源：365~3900nm 多種波長

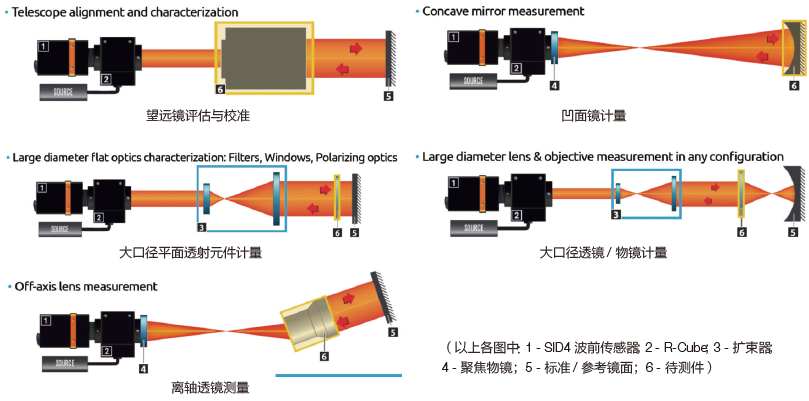

測試光路
典型光學元件計量的光路可以R-Cube 和SID4 為核心靈活搭建：
搭建步驟
用戶只需要三步構建專屬測試系統：
第一步，選擇SID4 傳感器：
|
型號 |
波段 nm |
分辨率 |
|
SID4-UV |
250-400 |
250×250 |
|
SID4 |
400-1100 |
160×120 |
|
SID4-HR |
400-1100 |
400×300 |
|
SID4-SWIR |
900-1700 |
80×64 |
|
SID4-SWIR-HR |
900-1700 |
160×128 |
|
SID4-DWIR |
3000-5000 |
160×120 |
第二步，選擇R-Cube 光源：
365, 405, 530, 625, 740, 780, 810, 850, 940,1050, 1550, 3900nm，并提供其它波長訂制；
第三步，光束調整部件及參考鏡
第三步，光束調整部件及參考鏡
|
準直鏡可選口徑 mm |
聚焦鏡可選 F# |
|
8 |
0.6 |
|
15 |
1 |
|
30 |
1.6 |
|
60 |
2.5 |
|
130 |
5 |
|
|
10 |
