膜厚測量?jī)xFE-300
簡 述：
小型?低價格！簡單操作”非接觸”膜厚量測儀FE-300！
品 牌：
日本 大塚電子
產品型號：
- FE-300
膜厚量測儀FE-300的特點
*1 細規格請咨詢
- 測試范圍涵蓋薄膜到厚膜
- 基于絕對反射率光譜分析膜厚
- 小型?低價，精度高
- 無復雜設定，操作簡單，短時間內即可上手
- 外觀新穎，操作性提高
- 非線性*小二乘法，實現光學常數解析（n：折射率、k：消光系數）
對應膜種
○ 多層膜 ○ 折射率傾斜
○ 非干涉膜 ○ 超晶格結構
用途
○ 光學薄膜（ARfilm、ITO等）
○ FPD相關（ITO、PI、PC、CF等）
測量項目
多層膜厚解析
絕對反射率測量
光學常數解析（n：折射率k:消光系數）

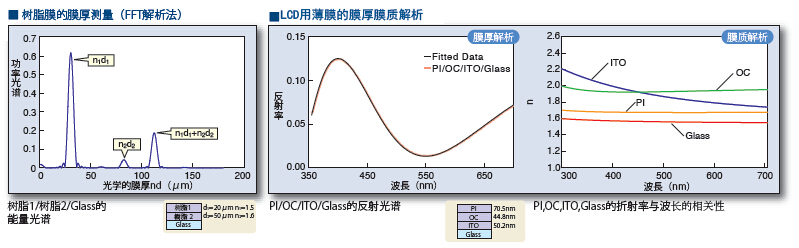

測量實例
式樣
| 型號 | FE-300V | FE-300UV | FE-300NIR *1 | |
| 本體 | 標準型 | 薄膜型 | 厚膜型 | 厚膜型（高分辨率） |
| 樣品尺寸 | *大 8 寸晶圓（ 厚度 5 mm ） | |||
| 測量膜厚范圍（ｎｄ值） | 100 nm ～ 40 μm | 10 nm ～ 20 μm | 3 μｍ ～ 300 μm | 15 μｍ ～ 1.5 mm |
| 測量波長范圍 | 450 nm ～ 780 nm | 300 nm ～ 800 nm | 900 nm ～ 1600 nm | 1470 nm ～ 1600 nm |
| 測量精度 | ± 0.2 nm 以內 *2 | ± 0.2 ｎｍ 以內 *2 | - | - |
| 重復精度 | 0.1 nm 以內 *3 | 0.1 nm 以內 *3 | - | - |
| 測量時間 | 0.1 s ～ 10 s 以內 | |||
| 光斑直徑 | 約 φ 3 mm | |||
| 光源 | 鹵素?zé)?/span> | 氙燈與鹵素?zé)?/span> | 鹵素?zé)?/span> | 鹵素?zé)?/span> |
| 通訊接口 | USB | |||
| 尺寸，重量 | 280（W) × 570（D） × 350（H） mm、 約 24 kg | |||
| 軟件功能 | ||||
| 標準 | 波峰波谷解析、FFT解析、*適化法解析、*小二乗法解析 | |||
| 選配功能 | 材料評價軟件、薄膜模型解析軟件、標準片解析 | |||
*2 相對于VLSI 公司產膜厚標準（100nm SiO2/Si）的膜厚保證書記載的測量保證值范圍
*3 VLSI 公司產膜厚標準（100nm SiO2/Si）的同一點反復測量時的擴張不確定度（包括因子2.1）
