鏡頭耦合像增強模塊
簡 述：

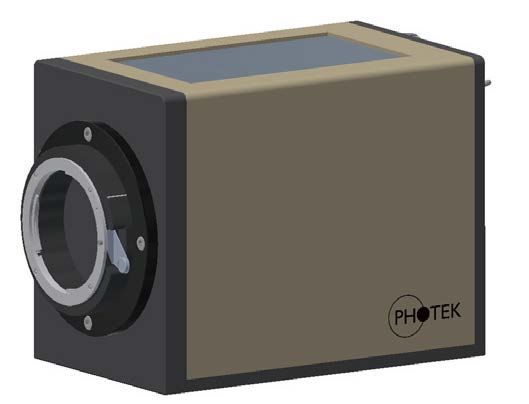

ILCI-25 高度一體化設計，內部集成了MCP125 或MCP225 像增強器，可以提供光電轉換，增益以及高速快門功能，專門特殊設計用來通過Nikon F 接口安裝到用戶已有的CCD 相機，EMCCD 或高速攝相機上面，可以方便快速組合成高速或超高速I(mǎi)CCD。
品 牌：
英國 Photek
產品型號：
- ILCI-125
- ILCI-225
ILCI-25 高度一體化設計，內部集成了MCP125 或MCP225 像增強器，可以提供光電轉換，增益以及高速快門功能，專門特殊設計用來通過Nikon F 接口安裝到用戶已有的CCD 相機，EMCCD 或高速攝相機上面，可以方便快速組合成高速或超高速I(mǎi)CCD。
ILCI-25 可以簡單的通過集成的觸摸式液晶顯示屏或者一個USB 端口來實現控制。控制器提供一個外觸發輸入端口和4 個獨立的可以程序設置延遲和脈寬輸出端口，其中一個用來直接實現像增強的門控，其他三個通道可以提供用戶自己配置輸出，內部時間基準也可選配；同時像增強的高壓電源以及門控單元都是內置的， 高度一體化設計！
ILCI-25 可以簡單的通過集成的觸摸式液晶顯示屏或者一個USB 端口來實現控制。控制器提供一個外觸發輸入端口和4 個獨立的可以程序設置延遲和脈寬輸出端口，其中一個用來直接實現像增強的門控，其他三個通道可以提供用戶自己配置輸出，內部時間基準也可選配；同時像增強的高壓電源以及門控單元都是內置的， 高度一體化設計！
像增器主要參數：
• 有效口徑：25mm 直徑；
• 輸入窗口：高純?nèi)廴谑ⅲ?/span>
• 光電陰極：SolarBlind,Bialkali,LNS20,S20,S25；
• MCP: 單級或雙極，MCP125 或MCP225;
• 輸出窗口：光纖光學面板；
• 熒光屏：P43/P46/P47/P20
• 空間分辨率：32lp/mm@MCP125；23lp/mm@MCP225
• 增益：>=10000watts/watt@MCP125；>=1000000Watts/Watt@MCP225( 可單光子計數)
• 門寬：5ns---DC
光學參數：
• 輸 入 接 口； Nikon F 鏡頭接口；
• 輸 出 轉接口： 52mm 直徑鏡頭接口；
• 前端成像鏡頭： 任何Nikon F 接口鏡頭（不包括在系統中）
• 內部中繼鏡頭：50mm F1.2 1:1 放大倍率（標準）
100mm 2:1 放大倍率（選項）
25mm 1:2 放大倍率( 選項)
（根據客戶相機芯片尺寸大小選擇， 標配N(xiāo)ikon F 鏡頭接口，其他接口可選）
用戶界面：
• 液 晶 屏： 100mm*58mm LCD 觸摸屏；
• 顯示信息： 操作模式、增強器電源狀態、增益、內部時基；門控、T1,T2,T3 延遲及寬度設定；
• 光學編碼器：配合觸控式液晶顯示器，手動調整控制器
機械結構參數：
• 觸發接口： SMA;
• 通訊接口： Micro USB；
• 尺 寸： 145mm*90mm*115mm （L*W*H），不含鏡頭接口
• 重 量：<2kg ；
• 電 源： +12V DC @2A Max ;
控制器參數：
• 操 作 模 式： 常開，常閉，內部時基，外部觸發
• *小 門 寬： 5ns ( 或其他要求)
• *小門控延遲： 50ns;
• 門寬及延遲步距： 5ns;
• 增 益 調 節： 12bit DAC
• 熒光屏電流監控： 200nA,400nA,600nA,800nA 及1uA;（電流超載，增強器電源自動斷電保護）
• 觸 發 源： 外部觸發輸入或內部時基觸發；
• 觸發輸入阻抗： 50 歐姆
• 觸 發 沿： 上升或下降沿；
• *大觸發速率： 100KHZ; 200MHZ@100 個脈沖，間隔1ms（Burst模式）;
